TL46F-S-DC12V-A继电器
通灵继电器厂家直销TL46F-S-DC12V-A继电器
ORDERING CODE 订购代码
TL46F-S-DC12V-A-(XXX)
1 2 3 4 5
1、继电器型号TL46F
2、 线圈额定电压3,5,6,9,12,24,48VDC
3、S：sealed 密封
4、触点转换形式 H: Form A
5、客户特性号：XXX-客户特殊要求，无-标准型
线圈参数（at 20℃）
|
额定电压（VDC) |
额定电流 ±10%（mA) |
线圈电阻 ±10%（Ω） |
最大连续 外加电压 |
吸合电压 （Max) |
释放电压(Min) |
额定功率 |
|
3 |
66.67 |
45 |
额定电压的130% |
额定电压的75% |
额定电压的10% |
0.2W |
|
5 |
40.00 |
125 |
||||
|
6 |
33.33 |
180 |
||||
|
9 |
22.22 |
405 |
||||
|
12 |
16.67 |
720 |
||||
|
18 |
11.11 |
160 |
||||
|
24 |
8.57 |
2880 |
触点参数
|
触点形式 |
A-1组常开 |
|
|
触点材料 |
银合金 |
|
|
触点负载 |
5A/7A/10A 250VAC/30VDC |
|
|
最大转换电压 |
250VAC/30VDC |
|
|
最大转换电流 |
5A/7A/10A |
|
|
最大转换功率 |
2500VA/300W |
|
|
接触电阻 |
100mΩ Max |
|
|
寿命 |
机械寿命（每小时10800次） |
4×106 |
|
电气寿命（每小时1800次） |
1×105 |
|
性能参数
|
绝缘电阻 |
1000MΩ Min.(DC500V) |
|
|
吸合时间 |
10ms.Max |
|
|
释放时间 |
5ms.Max |
|
|
介质耐压 |
触点与触点间： |
AC750V，50/60Hz 1Min |
|
触点与线圈间： |
AC4000V,50/60Hz 1Min |
|
|
抗振动 |
耐久： |
10~55Hz 双振幅1.5mm |
|
误动作： |
10~55Hz 双振幅1.5mm |
|
|
抗冲击 |
Damage limits: 耐久： |
100G Min |
|
Malfunction: 误动作： |
10G Min |
|
|
环境温度 |
-40℃~+85℃ （不冷凝） |
|
|
单位重量 |
约Aprrox.3.0g |
|

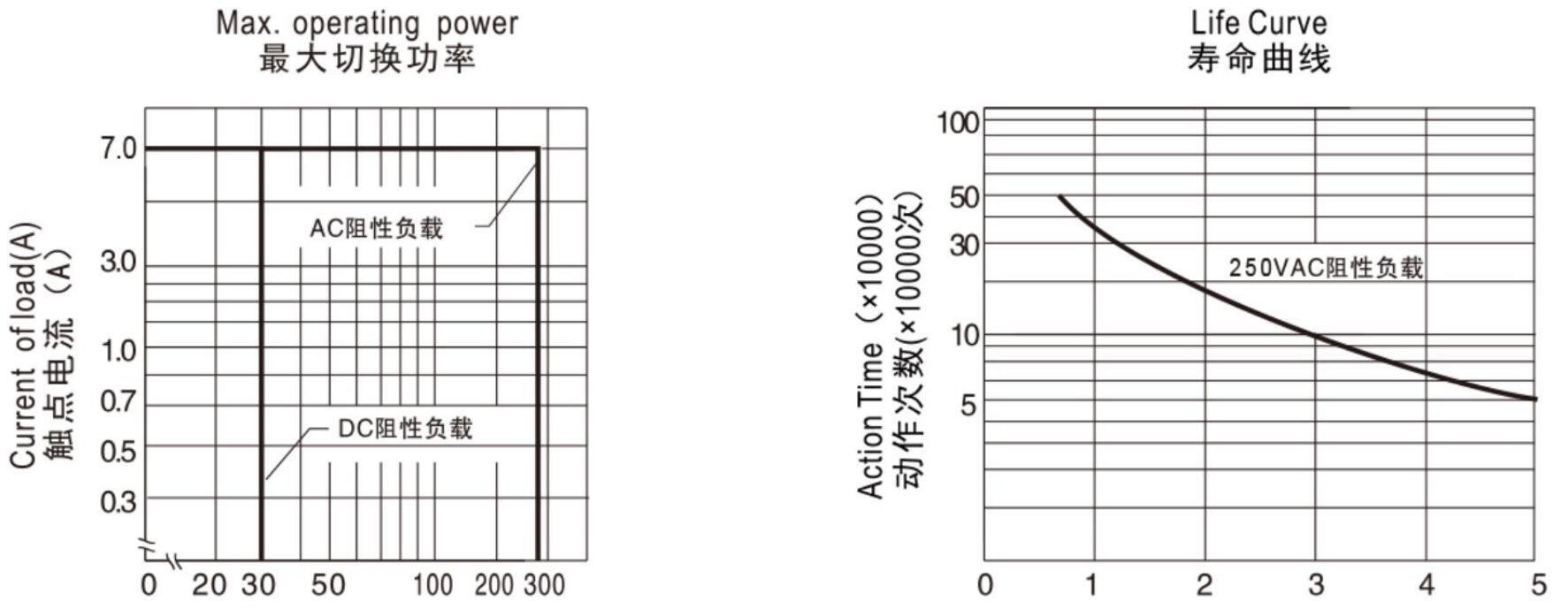

设计参数

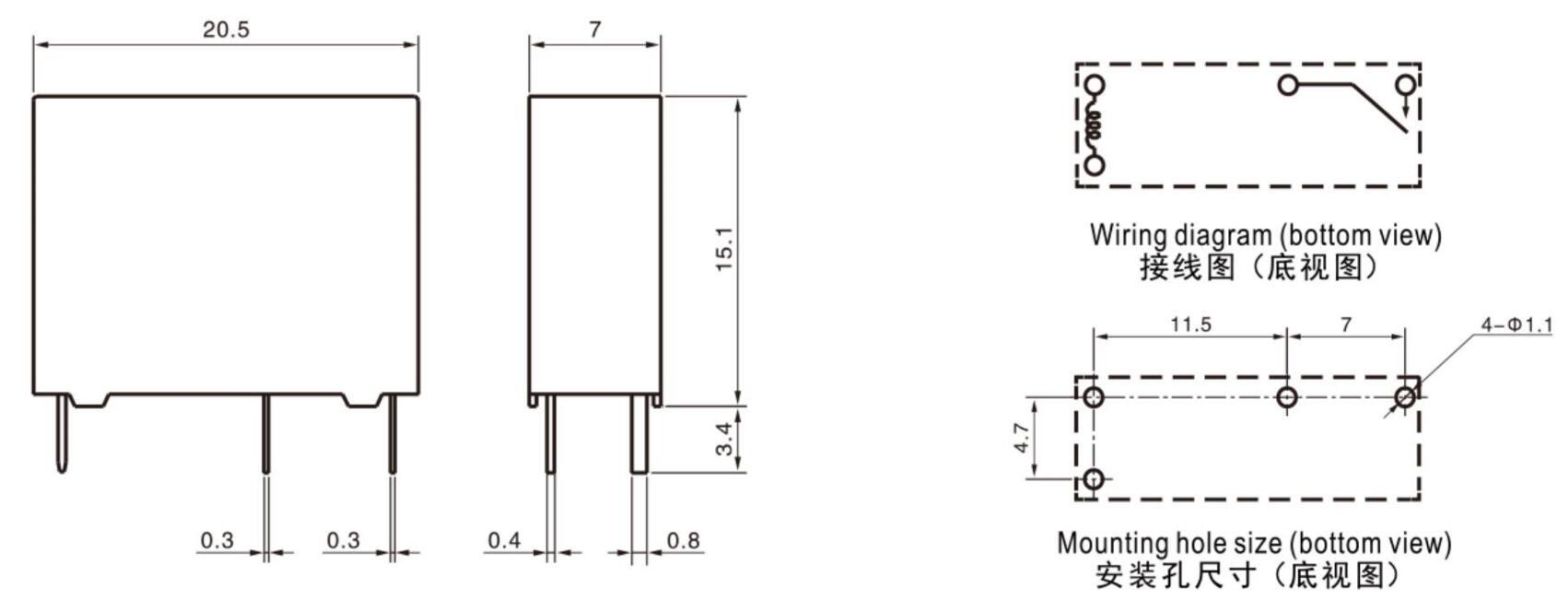

安装图
备注：1）产品部分外形尺寸中未注尺寸公差：当外形尺寸≤ 1mm 时，公差为 ±0 . 2mm；当外形尺寸在 1~5mm 时，公差为 ±0 . 3mm； 当外形尺寸＞ 5mm 时，公差为 ±0 .4mm 。
2）安装孔尺寸中未注尺寸公差均为 ±0 . 1mm 。
