逆变器用大功率T90-12VDC-TL-A 30A抗冲击继电器
逆变器用大功率T90-12VDC-TL-A 30A继电器，12V 4脚常开型，定制款
产品编码： T90-12VDC-TL-A 30A 6
所属分类：
产品中心
功率继电器
T90继电器
联系我们
产品描述
逆变器用大功率T90-12VDC-TL-A 30A抗冲击继电器
产品特性
● 30A触点切换能力
● 环保产品 (符合RoHS)
● 外形尺寸：(32x 27.4 x 19.2) mm
详细参数
| 产品型号 | T90-12VDC-TL-A 30A |
| 线圈电压类型 | DC |
| 线圈额定电压 | 5V、6V、9V、12V、18V、24V、48V |
| 触点形式 | 一组常开, 一组转换, 一组常闭 |
| 触点数 | 单触点 |
| 引出端结构形式 | 印制板式 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2 |
| 绝缘等级 | B级, F级 |
| 包装方式 | 吸塑盒 |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率（W） | 约0.93 |
| 介质耐压（线圈与触点间）(VAC 1min) | 2500 |
| 动作时间（ms） | ≤15 |
| 释放时间（ms） | ≤10 |
| 线圈电阻（Ω） | 5:27,6:39,9:87,12:155,18:350,24:620,48:2480 |
| 绝缘电阻（MΩ） | 1000 |
| 最大额定切换电流（阻性）（A） | 30 |
| 最大切换电压（VAC） | 277 |
| 温度范围（最低）（℃） | -55 |
| 温度范围（最高）（℃） | 85 |
| 机械耐久性（次） | 10000000 |
| 电耐久性（次） | 100000 |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 逆变器、充电桩等领域 |
| 重量（g） | 约36 |
| 体积（mm3） | 32mm*27.4mm*19.2mm |

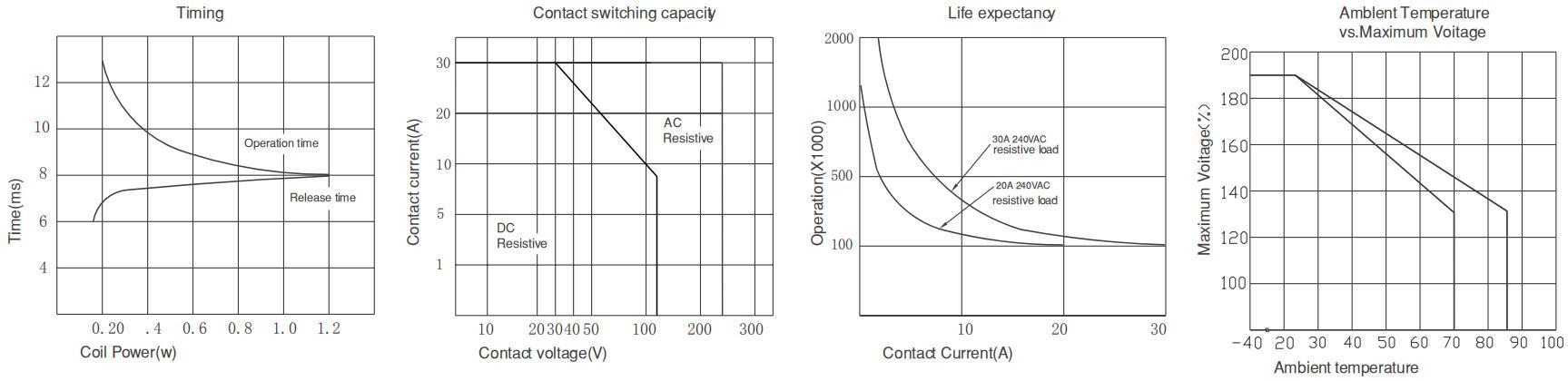

设计参数

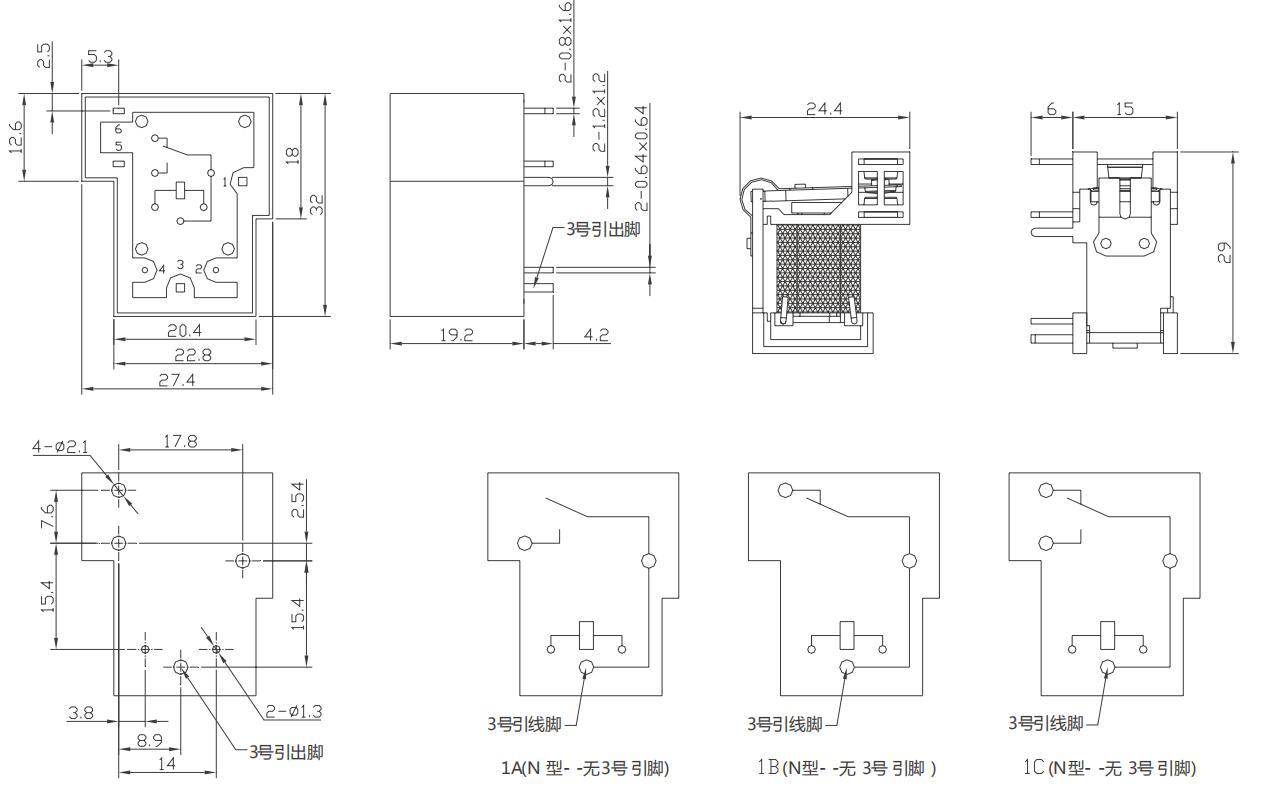

安装尺寸图
